Пришла любимая и говорит – утюг сдох. Ну что поделать… и такое бывает. Надо попробовать его разобрать и посмотреть, в чем дело. Как разбираются утюги нового поколения – я хз. Пришлось подглядывать в инет и аккуратно все фоткать, чтобы не забыть, как его собирать… Фотки под катом.
- Снимаем прозрачную пластиковую крышку сзади, подцепив ее отверткой.
- Снимаем резиновую пробочку и откручиваем шуруп.
- Снимаем пластиковую крышку и созерцаем проводочки. Откручиваем 2 шурупа подошвы и 2 шурупа на силовом проводе (тот, что в розетку идет).

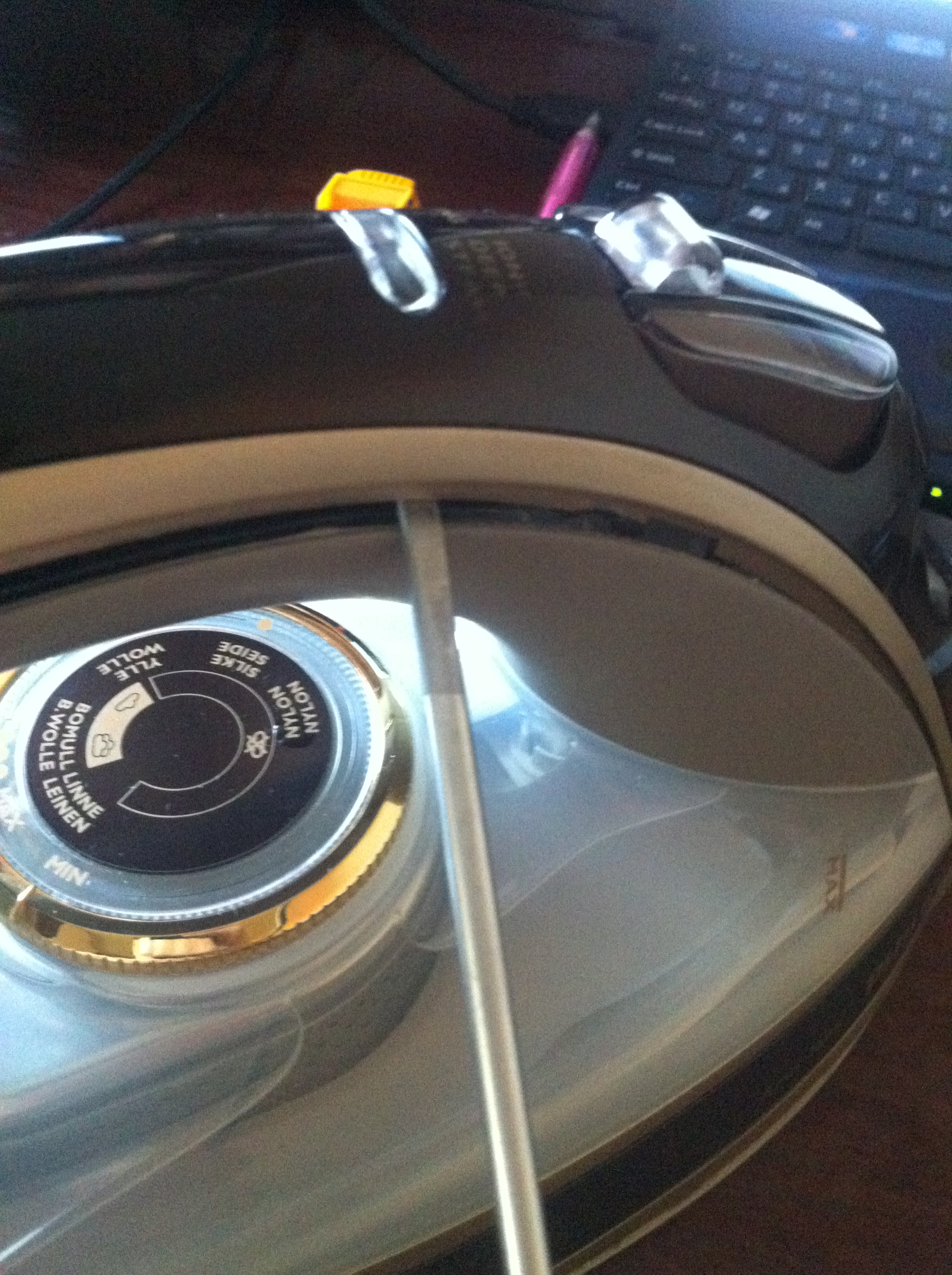

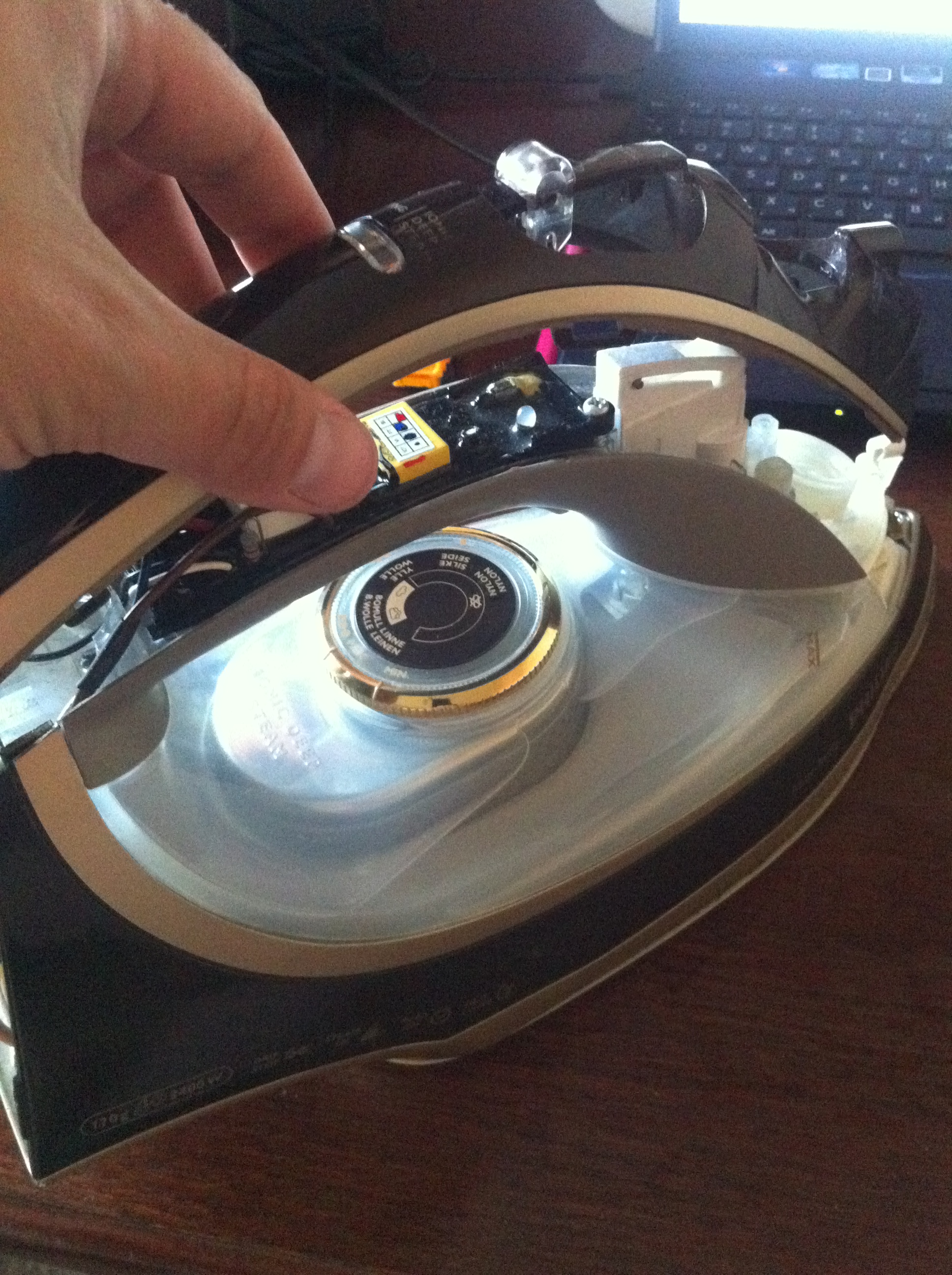

- Со всех сторон аккуратно подцепляем и снимаем с защелок накладную ручку. Получаем доступ к ламкочкам и кнопочкам на плате, залитой эпоксидкой.
- Откручиваем платку. Отклоняем назад платку с проводами.
- Скручиваем водяной бункер. И отклоняем его назад.

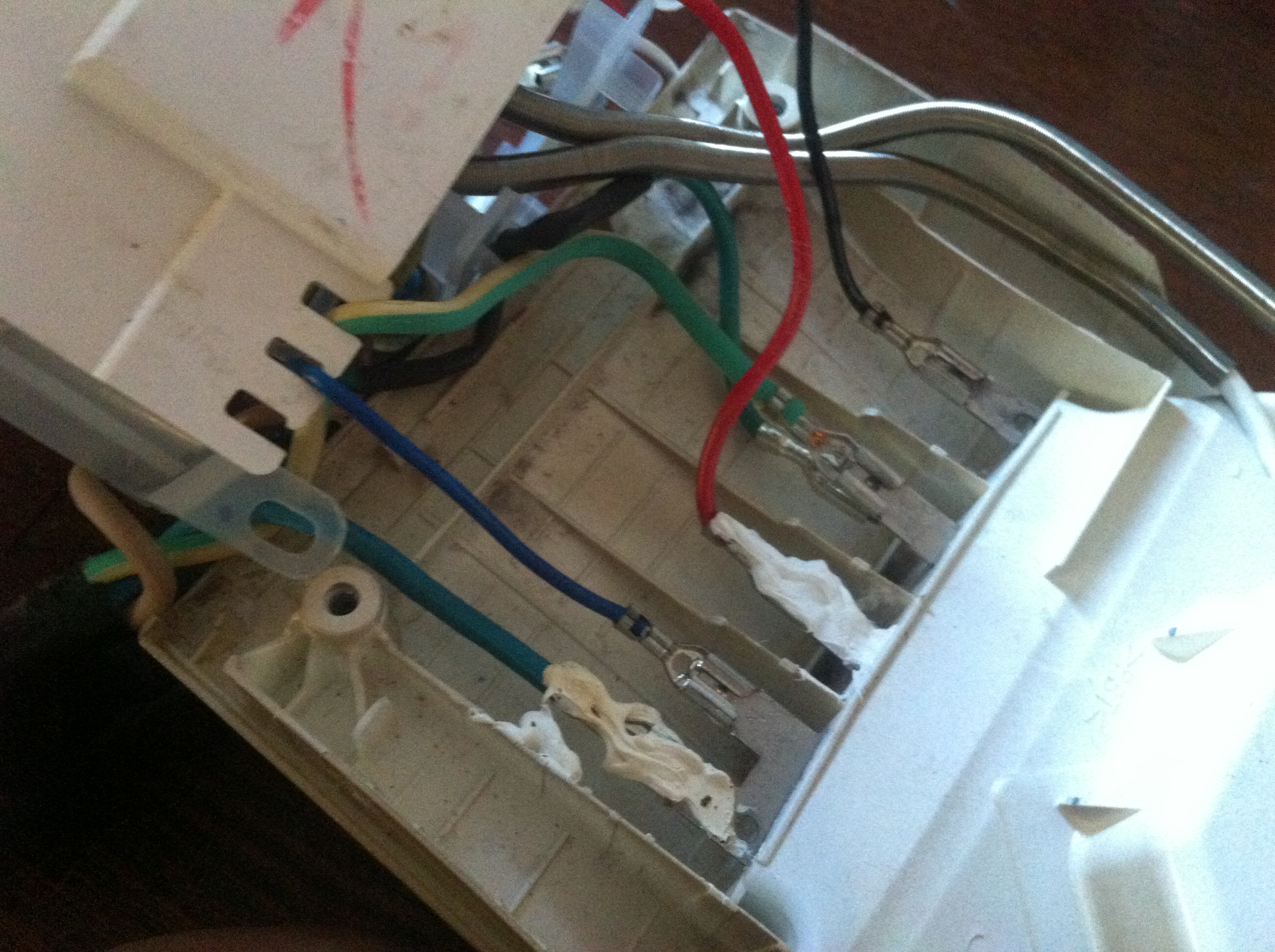

- Обязательно фоткаем клеммы, чтобы потом знать, как собирать все это обратно. Белая паста – это типо силикона-герметика или хрен знает что это. Вобщем оно нужно, чтобы не окислялись клеммы, как мне кажется.
- Снимаем клеммы.

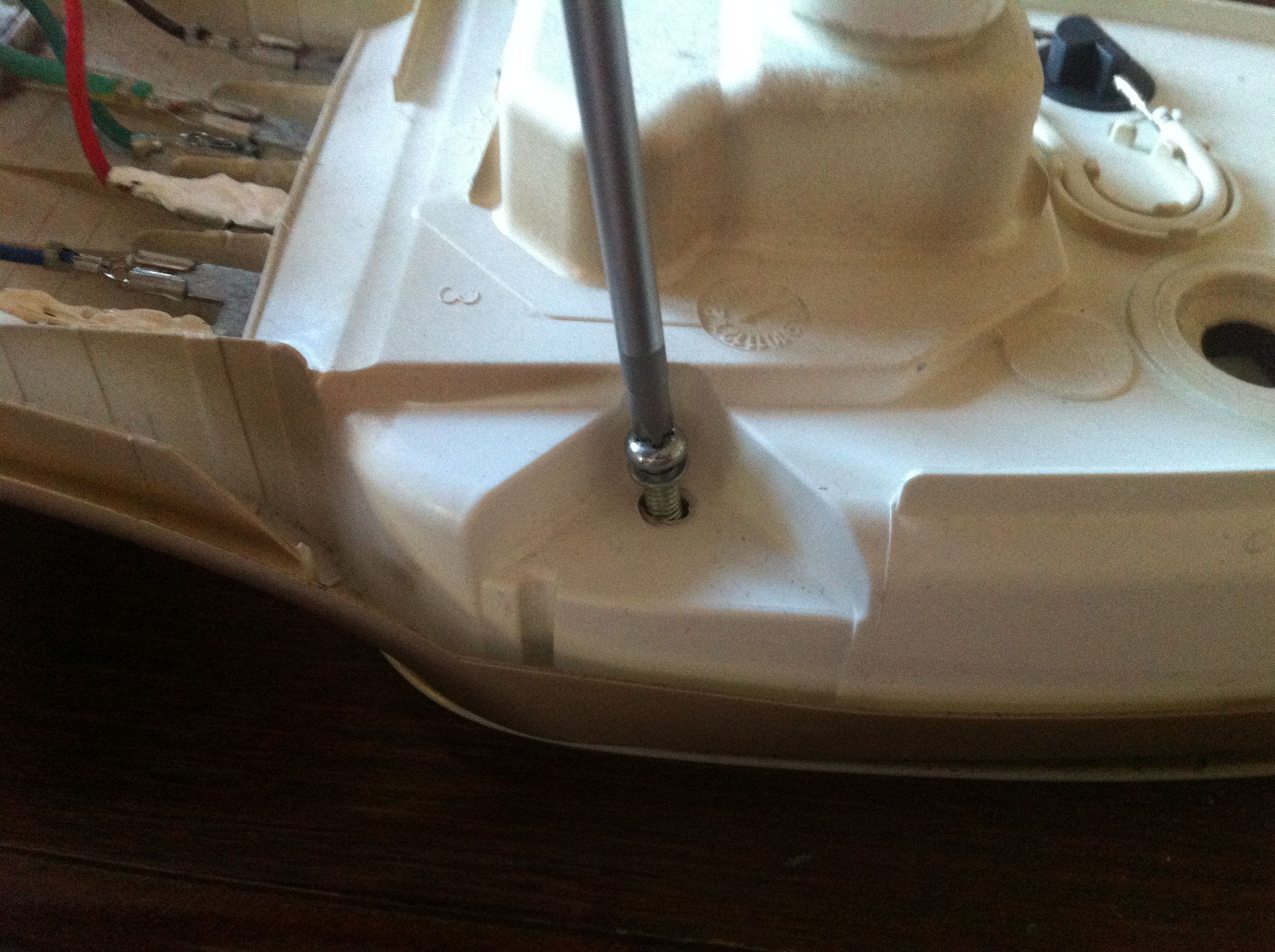

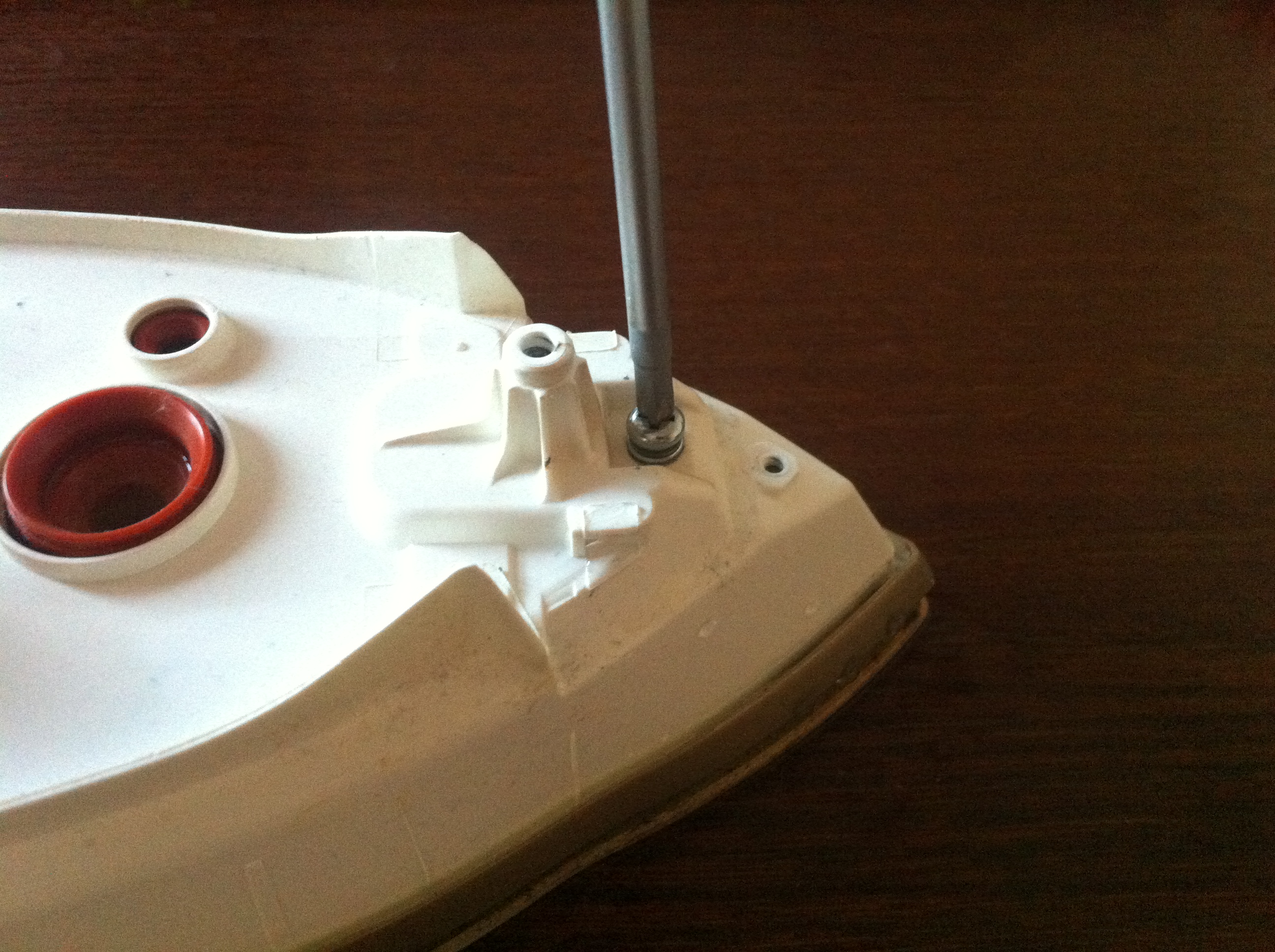

- Скручиваем последнюю запчасть. И снимаем ее.

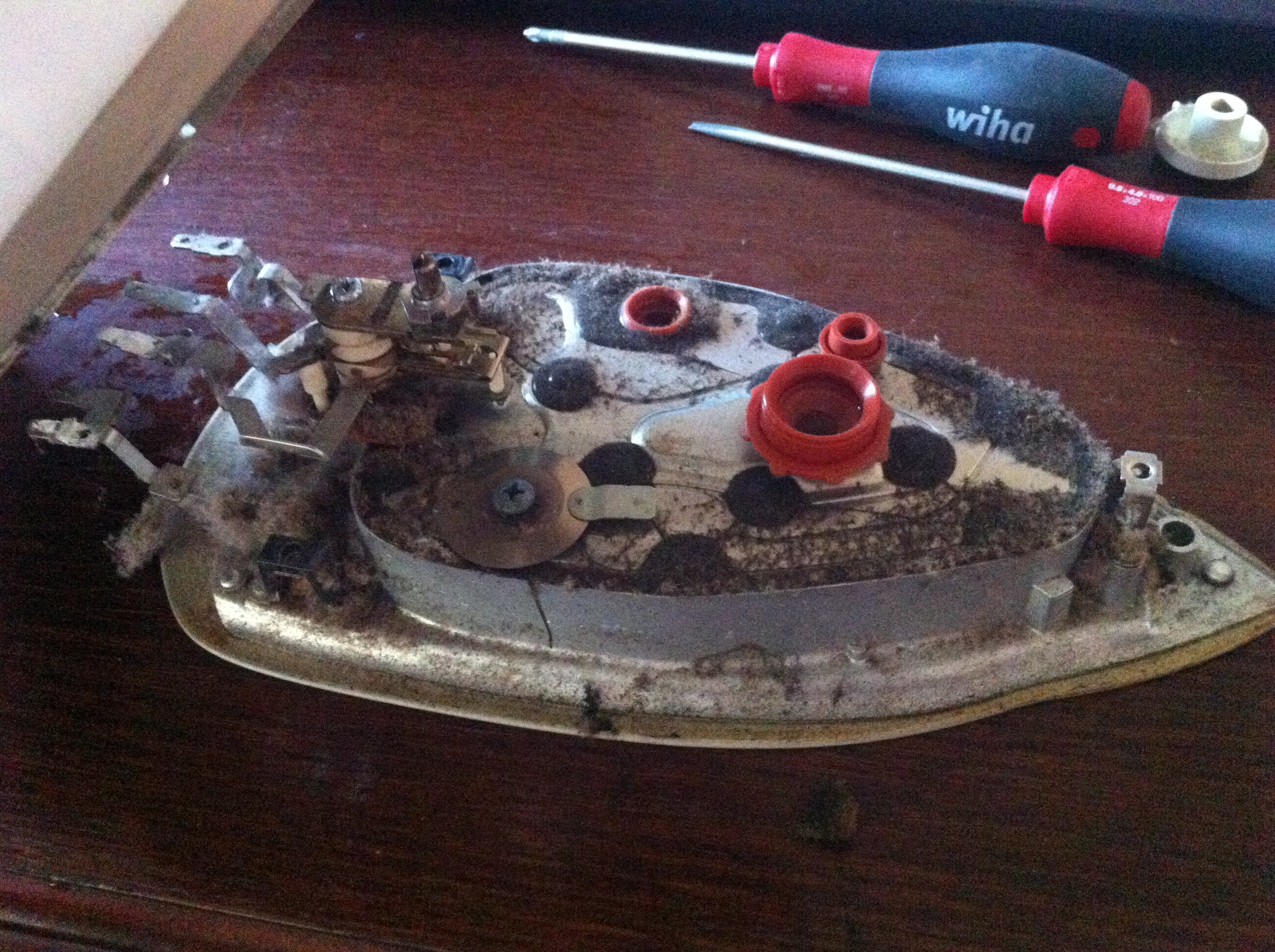

- И вот она! Долгожданная подошва утюга. Чистим очень аккуратно все детали, резинки и т.п.
- Потом начинаем кропотливый процесс сборки обтано….
У меня сборка получилась с третьего раза. Зато утюг после этого заработал! Удачи вам!
Спасибо за схему сборки/разборки.
Чиню кнопку “пар”, но пока безуспешно. Не подает воду (ни капли) через свой клапан, что стало очевидно после разборки утюга.
А ее механизм, похоже, неразборный 🙁
Кнопка “брызгалка” тоже сначала не работала, но как-то быстро раздрочилась сама, а “пар” вот никак не хочет.
Огромное спасибо, как нельзя кстати. Не было подачи пара при глажке и при чистке, разобрал полностью утюг. Зря конечно. Причина: забита дырка в крышке заливки воды. Вот так !!!!
Чтобы нормально снять верхнюю крышку ручки, надо сначала снять крышечку заливного отверстия.
Для этого сначала снимаем ось (она короче) из левой втулки при поднятой крышечке, немного раздвигая в стороны и вытягивая на себя левое крыло крышечки, а потом вытаскиваем крышечку вправо и на себя – там есть винтик и его надо отвернуть (между второй и третьей картинкой). Именно он держит носовую часть крышки ручки, а потом как сказано выше на картинках после второй картинки.
У меня к сожалению затвердела от температуры и частично лопнула снизу большая красная прокладка для подачи сильного пара в подошву. Если кто знает, скажите, где ее купить.
Собрал весь утюг легко с первого раза благодаря описанию и фото. Спасибо друг!!!!!!
От души бро! Сделал как ты описал, щас буду обратно собирать, посмотрим, что получится. Я еще окромя чистки подошву прокипятил в растворе лимонной кислоты. Должно быть нормально, т.к. вся накипь в отверстиях для пара – высыпалась. Ух наглажусь щас))))
Спасибо дружище!
Разобрал по фото до основания:)
Не работал- подгорели клеммы терморегулятора.
А белая паста это теплопроводящий состав на основе кремния.
Наш аналог-КПТ8
Как-то не доводилось с такой пастой иметь дело, спасибо за информацию, буду знать) Рад что помог!
Спасибо, сильно помогло сократить время разборки!
Спасибо, сильно помогло сократить время разборки!
А в чём заключалась неисправность?
Не включался утюг, я воспользовалась Вашей статьей, все разобрала по фото, хорошо закрепила контакты, собрала, все работает, только осталось 2 винта, но , думаю, что не очень важных. Большое Вам спасибо за помощь.
что за медный диск с металлическим язычком на подошве утюга сверху?
Очень помогло в разборке. Почистил “подошву” от накипи. Я бы добавил фото по всем винтам крепления, что бы у девушек не оставалось их при сборке.
спасибо
как то не работает переднии впрыск воды, попробовал прочистит галовку но кнопка не держит компресииу.
